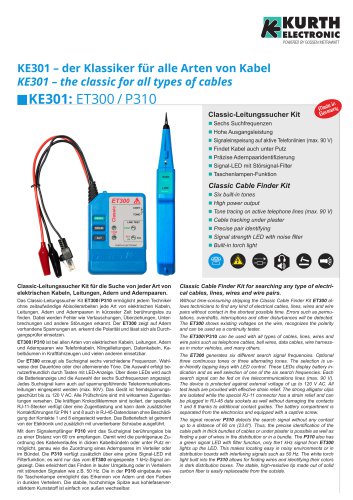

JO« ELECTRONIC POWERED BY GOSSEN METRAWATT KE301 - der Klassiker für alle Arten von Kabel KE301 - the classic for all types of cables ■ Signaleinspeisung auf aktive Telefonlinien (max. 90 V) ■ Findet Kabel auch unter Putz Classic Cable Finder Kit ■ Six built-in tones ■ High power output ■ Tone tracing on active telephone lines (max. 90 V) ■ Cable tracking under plaster ■ Precise pair identifying ■ Signal strength LED with noise filter ■ Built-in torch light Classic-Leitungssucher Kit für die Suche von jeder Art von elektrischen Kabeln, Leitungen, Adern und Adernpaaren. Das Classic-Leitungssucher Kit ET300 / P310 ermöglicht jedem Techniker ohne zeitaufwändige Abisolierarbeiten jede Art von elektrischen Kabeln, Leitungen, Adern und Adernpaaren in kürzester Zeit berührungslos zu finden. Dabei werden Fehler wie Vertauschungen, Überziehungen, Unterbrechungen und andere Störungen erkannt. Der ET300 zeigt auf Adern vorhandene Spannungen an, erkennt die Polarität und lässt sich als Durchgangsprüfer einsetzen. ET300 / P310 ist bei allen Arten von elektrischen Kabeln, Leitungen, Adern und Adernpaaren wie Telefonkabeln, Klingelleitungen, Datenkabeln, Kabelbäumen in Kraftfahrzeugen und vielen anderen einsetzbar. Der ET300 erzeugt als Suchsignal sechs verschiedene Frequenzen. Wahlweise drei Dauertöne oder drei alternierende Töne. Die Auswahl erfolgt benutzerfreundlich durch Tasten mit LED-Anzeige. Über diese LEDs wird auch die Batterieanzeige und die Auswahl der sechs Suchfrequenzen angezeigt. Jedes Suchsignal kann auch auf spannungsführende Telekommunikationsleitungen eingespeist werden (max. 90V). Das Gerät ist fremdspannungsgeschützt bis zu 120 V AC. Alle Prüfschnüre sind mit wirksamen Zugentlastungen versehen. Die kräftigen Krokodilklemmen sind isoliert, der spezielle RJ-11-Stecker verfügt über eine Zugentlastung und kann dank zusätzlicher Kontaktführungen für PIN 1 und 8 auch in RJ-45-Datendosen ohne Beschädigung der Kontakte 1 und 8 eingesteckt werden. Das Batteriefach ist getrennt von der Elektronik und zusätzlich mit unverlierbarer Schraube ausgeführt. Mit dem Signalempfänger P310 wird das Suchsignal berührungslos bis zu einer Distanz von 60 cm empfangen. Damit wird die punktgenaue Zuordnung des Kabelverlaufes in dicken Kabelbündeln oder unter Putz ermöglicht, genau wie die Zuordnung eines Adernpaares im Verteiler oder im Bündel. Die P310 verfügt zusätzlich über eine grüne Signal-LED mit Filterfunktion; es wird nur das vom ET300 eingespeiste 1 kHz-Signal angezeigt. Dies erleichtert das Finden in lauter Umgebung oder in Verteilern mit störenden Signalen wie z.B. 50 Hz. Die in der P310 eingebaute weiße Taschenlampe ermöglicht das Erkennen von Adern und den Farben in dunklen Verteilern. Die stabile, hochohmige Spitze aus kohlefaserverstärktem Kunststoff ist einfach von außen wechselbar. Classic Cable Finder Kit for searching any type of electri-cal cables, lines, wires and wire pairs. Without time-consuming stripping the Classic Cable Finder Kit ET300 al-lows technicians to find any kind of electrical cables, lines, wires and wire pairs without contact in the shortest possible time. Errors such as permu-tations, overdrafts, interruptions and other disturbances will be detected. The ET300 shows existing voltages on the wire, recognizes the polarity and can be used as a continuity tester. The ET300/ P310 can be used with all types of cables, lines, wires and wire pairs such as telephone cables, bell wires, data cables, wire harness-es in motor vehicles, and many others. The ET300 generates six different search signal frequencies. Optional three continuous tones or three alternating tones. The selection is us-er-friendly tapping keys with LED control. These LEDs display battery in-dication and as well selection of one of the six search frequencies. Each search signal can be fed on live telecommunications lines (max. 90 V). The device is protected against external voltage of up to 120 V AC. All test leads are provided with effective strain relief. The strong alligator clips are isolated while the special RJ-11 connector has a strain relief and can be plugged in RJ-45 data sockets as well without damaging the contacts 1 and 8 thanks to additional contact guides. The battery compartment is separated from the electronics and equipped with a captive screw. The signal receiver P310 detects the search signal without any contact up to a distance of 60 cm (23.6"). Thus, the precise identification of the cable path in thick bundles of cables or under plaster is possible as well as finding a pair of wires in the distribution or in a bundle. The P310 also has a green signal LED with filter function, only thel kHz signal from ET300 lights up the LED. This makes locating easy in noisy environments or in distribution boards with interfering signals such as 50 Hz. The white torch light built into the P310 allows for finding wires and identifying their colors in dark distribution boxes. The stable, high-resistive tip made out of solid carb

Gehäuse Housing Stabiles, schlagfestes ABS-Gehäuse mit Silikon-Betätigungstasten Heavy duty housing made from ABS, elastomeric silicon rubber push buttons Prüfschnüre Test Leads Zwei 25-cm-Prüfschnüre aus flexiblem PVC mit Krokoklemmen, eine Prüfschnur mit RJ-11Modularstecker Two 25 cm flexible PVC wire leads with alligator clips, one lead with RJ-11 modular plug Suchfrequenzen Search frequencies 6 Frequenzen wählbar, Genauigkeit < ± 1 % (Quartz) 6 frequencies selectable, accuracy < ± 1 % (Quartz) SOLID: 1000, 2600, 577,5 Hz / SOLID: 1000, 2600, 577.5 Hz ALT: 1000/800, 2600/1900, 577,5 Hz intermittierend...

Beschreibung Description Classic-Leitungssucher Kit ET300* mit Krokodilklemmen und RJ-11-Anschluss, P310* und Schutztasche Classic Cable Finder Kit ET300* with alligator clips and RJ-11 connector, P310*, and protective bag Artikelnummer Article number Einzelgeräte Single devices * 9-Volt-Batterie für Betrieb erforderlich. Nicht im Lieferumfang enthalten. / Requires 9 V battery ior operation. Not included in delivery. © Gossen Metrawatt GmbH Erstellt in Deutschland • Änderungen / Irrtümer Vorbehalten Prepared in Germany • Subject to change, errors excepted Alle Handelsmarken, eingetragenen Handelsmarken,...
